声波吹灰器的作用和安装事项

      声波吹灰器是利用声波发生装置将压缩空气转化为高声强声波，声波对积灰产生高加速度剥离作用和振动疲劳破碎作用，使积灰产生松动而脱离换热面（或催化剂表面)，以便烟气或自身重力将其带走。在声波的高能量作用下，积灰不能在热交换表面积聚，可有效阻止积灰的生长，提高热交换效率。

声波吹灰器的工作原理

     声波吹灰器是利用声场能量的作用，清除锅炉受热面积灰的方法，它与其他清灰技术完全不同。 声波吹灰器由发声装置、喇叭、气路控制箱及电控单元组成。适用于各种锅炉、除尘设备、热交换设备、料仓、输灰管道等易形成粉尘堆积、粘挂、流通不畅的场合。

声波吹灰器的安装方法

需先准备好工具和材料：

DN80或40钢管（长度视现场安装距离准备）

控制电缆( KVV3×1.0)（长度视现场安装距离准备）

电焊氧焊设备

压缩空气气源（气源压力需满足声波吹灰器产品的运行条件）

炉墙开孔工具

登高工具（用于运输安装人员和声波吹灰器到安装位置）

三相四线制电源、消防用具

安全带，安全帽

所需基本工具（扳手，螺丝刀，米尺，螺栓等）

安装方法和步骤：

1.安装前现场应具备以上提到的工具及条件，同时把声波吹灰器整机及随机配件放置在待装区域等待安装。

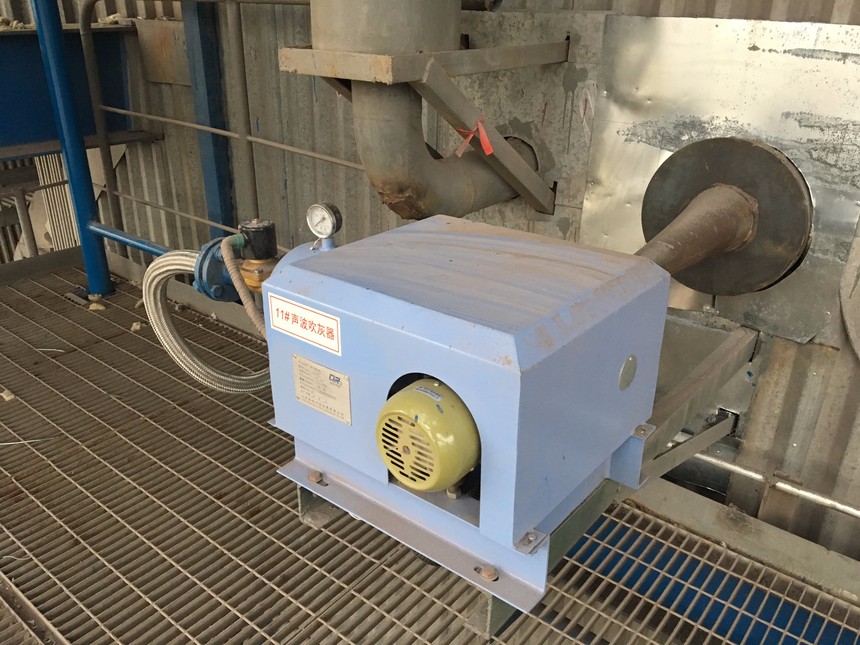

2.现场勘查确定声波吹灰器安装位置，下面以脱销SCR锅炉催化剂加装声波吹灰器为例。现场选用RL-207大功率旋笛式脱销声波吹灰器，喇叭（喇叭口直径440）开口为φ378mm，整机采用侧面安装方式，喇叭外径下端边缘距离催化剂300-500mm之间，大距离为500mm，现场安装条件不允许的情况下，小距离可为200mm。

3.侧壁开孔φ378mm（膜片式开孔比较小φ210就可以），将声波清灰器的护筒水平吊至开孔位置，将护筒与锅炉钢结构焊接定位。注意要满焊，并加钢筋固定。

4.声波吹灰器的护筒与锅炉侧壁焊接固定后，再把声波吹灰器喇叭按先大小的顺序与声波吹灰器的护筒螺栓连接。

5.此时RL-207声波吹灰器的安装已经完成一半，接下来需要用厂家配套的不锈钢软管将声波吹灰器的发声器与气控箱连接好，连接管路一定要采取措施固定好。

6.将声波吹灰器的电控箱与气控箱的电磁阀连接。到这一步，声波吹灰器的安装已经基本结束。接下来仔细阅读RL-207声波吹灰器的说明书，按步骤设置自动控制柜的相关参数，设置好后就可以打开气源，开始声波吹灰器的试运行了。

注意事项

1.使用前要吹扫管道，避免焊渣等异物进入声波发生器装置内！

2.供气气源和流量和压力要严格遵守声波吹灰器的运行条件！

3.安装声波吹灰器时请注意焊接技术要过关！
